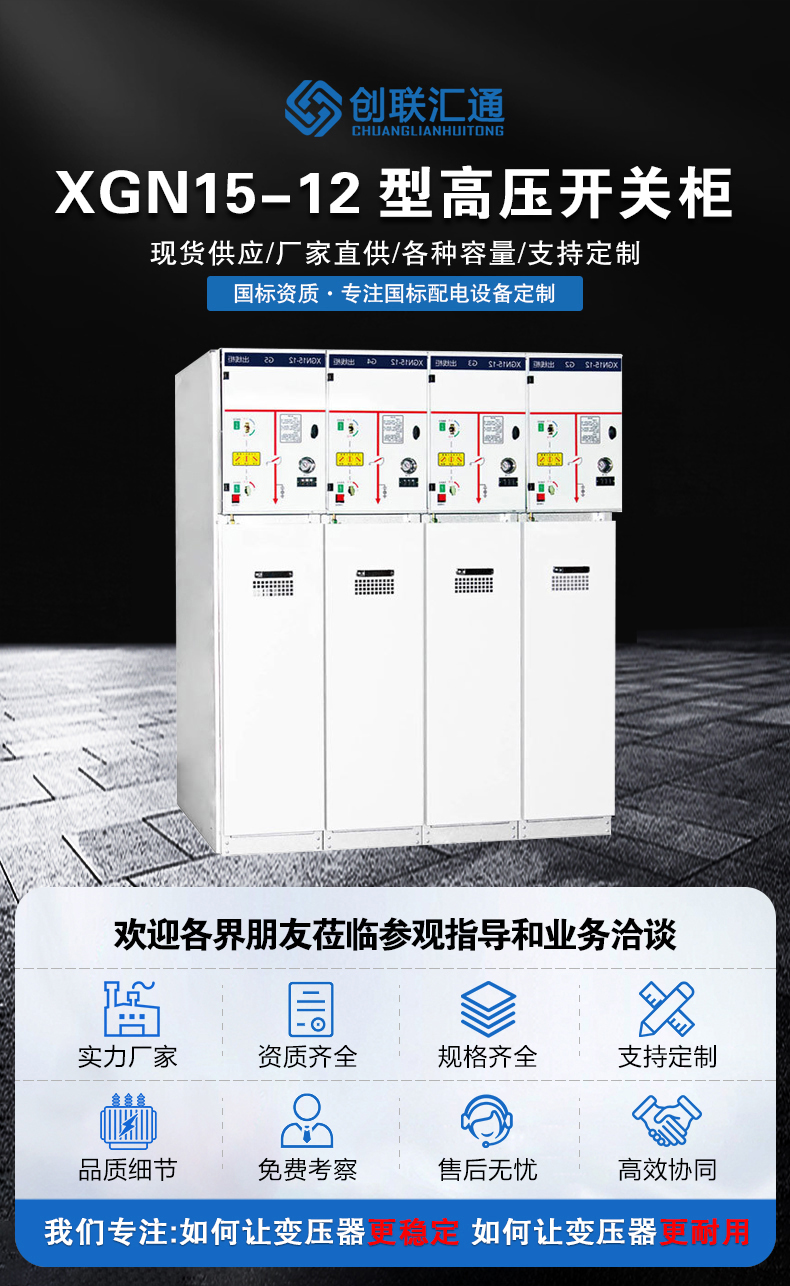

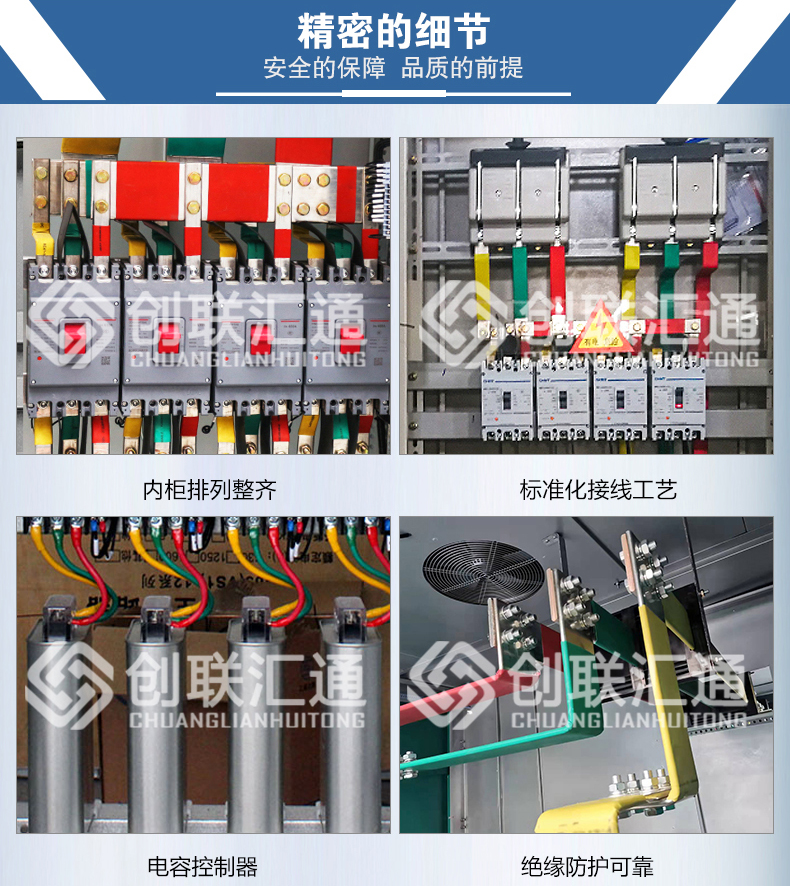

XGN15-12型環網柜結構：

　　XGN15-12型環網柜由以下4個部分組成： 母線室、主開關、電纜室、操作機構、聯鎖機構和低壓控制。

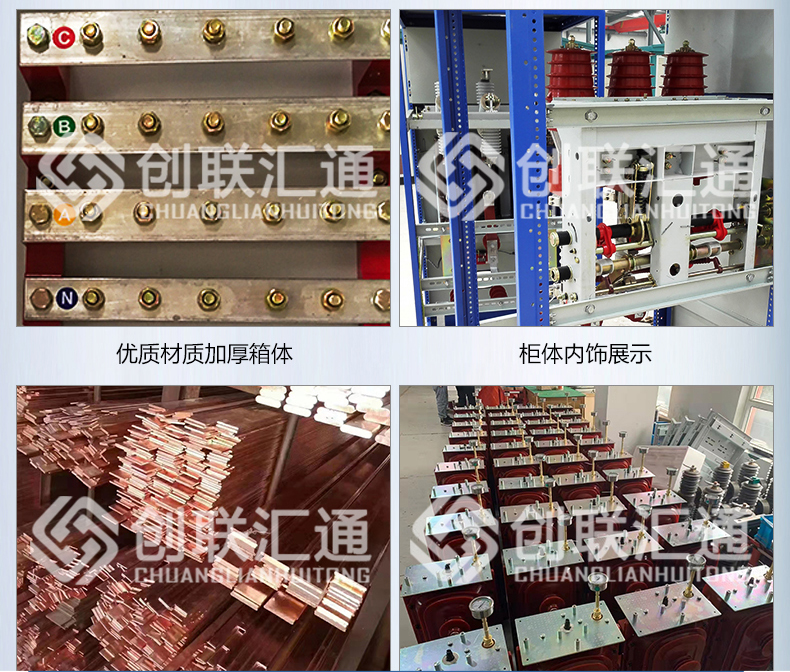

　　1、母線室

　　母線室布置在柜的上部。在母線室中主母線連接在一起，貫穿整排開關柜。 明大電器是規模大的開關柜廠，如果您需要高低壓柜可以直接聯系我們。

　　2、負荷開關

　　開關室內裝有一個六氟化硫負荷開關(FLN36或者FLN56)，負荷開關的外殼為環氧樹脂澆注而成，充六氟化硫(SF6)氣體為絕緣介質，在殼體上設有觀察孔。開關室內可根據客戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度器。

　　3、電纜室

　　負荷開關柜有寬裕的電纜室，主要用于電纜連接，使單芯或三芯電纜可以采用最簡單的非屏蔽電纜頭進行
連接，同時充裕的空間還可以容納避雷器、電流互感器、下接地開關等元件。按標準設計，柜門有觀察窗和安全聯鎖裝置。電纜室底板配密封蓋和帶支撐架的大小相宜的電纜夾。電纜室底板和門前框可以拆下，
方便電纜安裝。

　　XGN15-12環網型高壓開關柜(環網柜)

　　XGN15-12型戶外環網柜

　　4、操作機構、聯鎖機構和低壓控制室

　　帶聯鎖的低壓室同時起到控制盤的作用。低壓室內裝有帶位置指示器的彈簧操作機構和機械聯鎖裝置，也可裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示器、鑰匙鎖和電動操作裝置，同時低壓室空間還可供裝設控制回路、計量儀表和保護繼電器，750mm寬柜設有兩個相同的低壓室，可裝更多附件。

　　整個XGN15開關柜可分成上下兩個部分，柜的上部包括母線室，負荷開關、操作機構和低壓室，與下部電纜室分隔開來。因此，可以安全、方便地對裝于上部單元內的設備進行檢修及改造，并可更換整個上部單元。

　　XGN15-12環網型高壓開關柜(環網柜)

　　XGN型戶外箱式環網柜

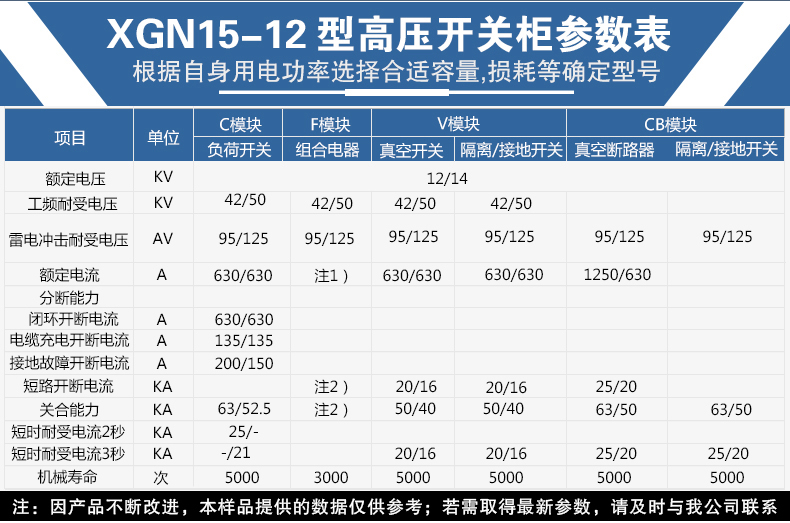

　　XGN15-12環網柜適用范圍：

　　1、海拔高度：不超過1000m;

　　2、周圍環境溫度：-25℃～+40℃;

　　3、周圍相對濕度：日平均值不大于95%，月平均值不大于90%;

　　4、周圍空氣應不受腐蝕性或可燃性氣體，水蒸氣等明顯污染，無經常性的劇烈震動。
