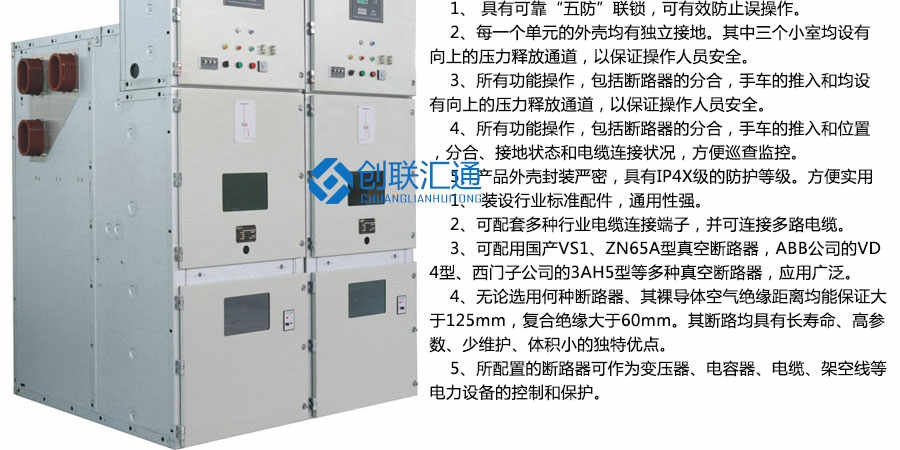

KYN18A-12型戶內交流鎧裝移動開式金屬封閉開關設備（以下簡稱開關柜）。系中置式真空開關柜，真空開關主要選用ZN22B-12真空斷路器，亦可配用ZN12-10真空斷路器及西門子公司的3AF.3AH真空斷路器。 本產品符合GB3906-91《3-35kV交流金屬封閉開關設備》DL404-91《戶內交流開關柜訂貨技術條件》及IEC298《交流金屬封閉開關設備和控制設備》等標準。適用于3-10kV交流三相50Hz單母線電力系統中作為接受和分配電能之用?？蓮V泛用于各類型發電廠，變電站及工礦企業中。本產品可靠安裝（不推薦）和不可靠墻安裝。
全國24小時銷售熱線:13263317831
|
項目 |
單位 |
參數 |
||||||
|
額定電壓 |
kV |
12 |
||||||
|
額定頻率 |
Hz |
50/60 |
||||||
|
額定絕緣水平 |
1min工頻耐受電壓 |
A |
42（隔離斷口：48） |
|||||
|
雷電沖擊耐受電壓 |
A |
75（隔離斷口：85） |
||||||
|
額定電流 |
kA |
630、1250、1600、2000、2500、3150、4000、5000 |
||||||
|
|
|
50 |
63 |
80 |
100 |
130 |
160 |
|
|
額定短路開斷電流 |
kA |
20 |
25 |
31.5 |
40 |
50 |
63 |
|
|
額定短路關合電流 |
kA |
50 |
63 |
80 |
100 |
130 |
160 |
|
|
額定短時耐受電流（4S） |
kA |
50 |
63 |
80 |
100 |
130 |
160 |
|
|
防護等級 |
|
IP4X |
||||||
|
外形尺寸 |
≤1250A |
|
800×1650×2200 |
|||||
|
≥1600A |
mm |
1000×1650×2200 |
||||||
|
架空進線 |
|
深度為1800 |
||||||
