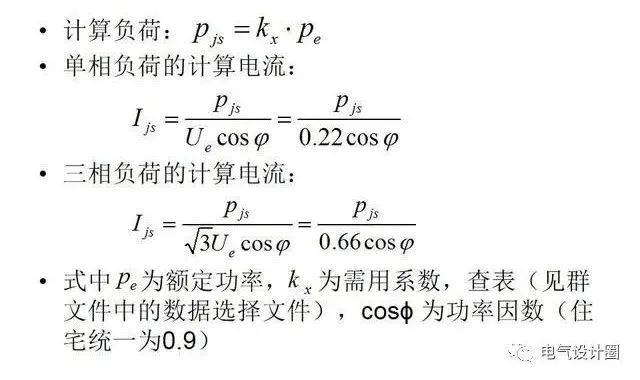

低壓配電系統設計的原則：設計應結合實際情況，積極采用先進技術，正確掌握設計標準；對于供電安全，節約能源、環境保護等重要問題采取切實有效的措施；設備布置要便于施工和維護管理；設備及材料的選擇要綜合考慮。那么低壓配電系統具體如何設計呢？請繼續往下看。（1）低壓配電系統的設計步驟在設計建筑電氣供配電系統時，先先應根據建筑物情況確定負荷等級；然后確定供配電方案；確定各種用電設備功率，在此基礎上進行用電負荷計算，并選擇各種配電控制設備和配電導線。（2）負荷分級查找閱讀相關規范確定建筑物的負荷等級般現有的畢業設計內容，若做多層住宅電氣設計的基本為三級負荷，對供電電源無特殊要求；若所做的為高層住宅，則根據情況可能存在二級負荷（基本為消防設備供電，即應急照明、電梯等設備） ，根據規范要求應為雙電源供電，在線路末端采用雙電源互投裝置進行配電。三級負荷為住宅內其他負荷。（3）配電方案查找閱讀相關規范明確低壓配電的形式一般現有的畢業設計內容均為住宅電氣設計，故低壓配電的形式基本為樹干式與放射式相結合的方式，至于具體的含義，請參見相關的材料。（4）負荷計算的方法負荷計算的方法有單位建筑面積安裝功率法、需用系數法、二項式法和利用系數法等。住宅一般多采用需用系數法。商業網點一 般采用單位面積法。（5）住宅建筑負荷計算標準居民住戶用電負荷設計標準:商業網點容量：每平方米不低于100wo先立車庫容量：按2kw設計。（6）分戶箱的相關要求?住宅內分戶箱的回路設置：照明回路、普通插座回路、空調插座回路、時房插座回路及衛生間插座回路。應根據戶型的情況増?jiān)O(shè)空調插座回路。? 注意：空調插座功率大，故放于客廳的柜式空調插座應先門 一個回路，放丁臥室等位置的壁掛式空調對2個插座一個回 路（數量不能再多了）。? 注意：照明冋路至多帶25個燈，普通插座冋路至多帶40個。? 照明回路的導線選擇：BV-2*2.5-PC20-CC。? 插座回路的導線選擇：BV-3*4-PC25-FC，插座冋路要求帶漏電保護。? 入戶線較小截而積不小J 10mm2。（7）分戶箱的相關要求? 一般采用單相計量方式，但居民每戶容量 大于巾Okw的采用三相計量方式；網點每戶 大于5kw的采用三相計量方式。?低壓三相負荷電流大于50A時要采用電流互感器方式計量。? 走廊燈等公用設備應設計量點，單先計量。（8）需用系數法的基本公式（9）分戶箱的負荷計算

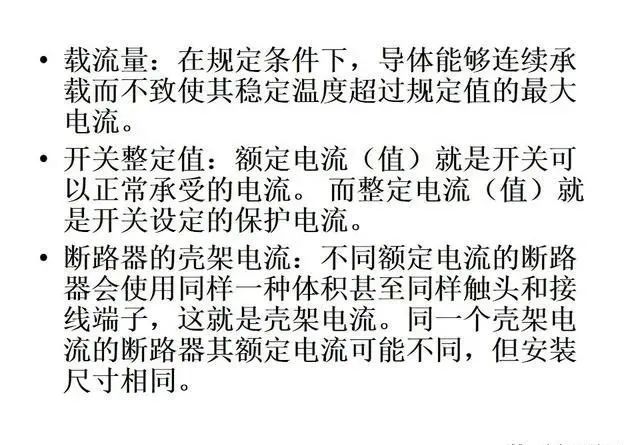

（10）集中計量的相關要求（11）MJJG的負荷計算（12）相關電氣符號的介紹（13）相線與PE線截面關系（14）常用的電纜符號（15）導線及斷路器符號含義? 導線選擇為BV-3X16-PC40-WC：BV為導線類型（聚氯乙烯 絕緣銅線）、3X16為導線數量與截面積（3根16mm2,此3 根分別為相線、N線、PE線，單相電供電）、PC40為穿管保 護的材質及管徑（PC為聚乙烯塑料管，管徑為40mm）、 WC為敷設方式（沿墻暗敷）。? 斷路器選擇為NDM1-63C/40A/2P：NDM1為斷路器廠家信息、63為斷路器的殼架等級電流值（即該斷路 器能承受的較大電流值）、C為脫扣特性（即切斷電路的快慢, 住宅通常采用C型）、40A為根據計算電流設定的整定電流值、 2P為斷路器斷路時候切斷導線的類型（稱為2極，斷路時切 斷相線和N線，PE線任何情況下均不允許斷路）。（16）供電方式? 住宅建筑采用TN-C-S接地方式，即電源引 入樓內配電柜之前為三相四線制，在電源箱前做重復接地處理，引出PE線成為三相 五線制。在集中表箱位置實現三相電轉換為單相電。? 采用樹干式供電方式（17）消防負荷? 高層建筑的消防控制室、消防水泵、消防電梯、 防排煙設施、火災自動報警、自動滅火系統、應急照明、疏散指示標志和電動的防火門、窗、卷 簾、閥門等消防用電，按相關設計規范規定，一 類高層建筑按一級負荷要求供電，二類高層建筑 按二級負荷要求供電。? 高層建筑的消防控制室、消防水泵、消防電梯、 防排煙風機等的供電，應在較末一級配電箱處設置自動切換裝置。
